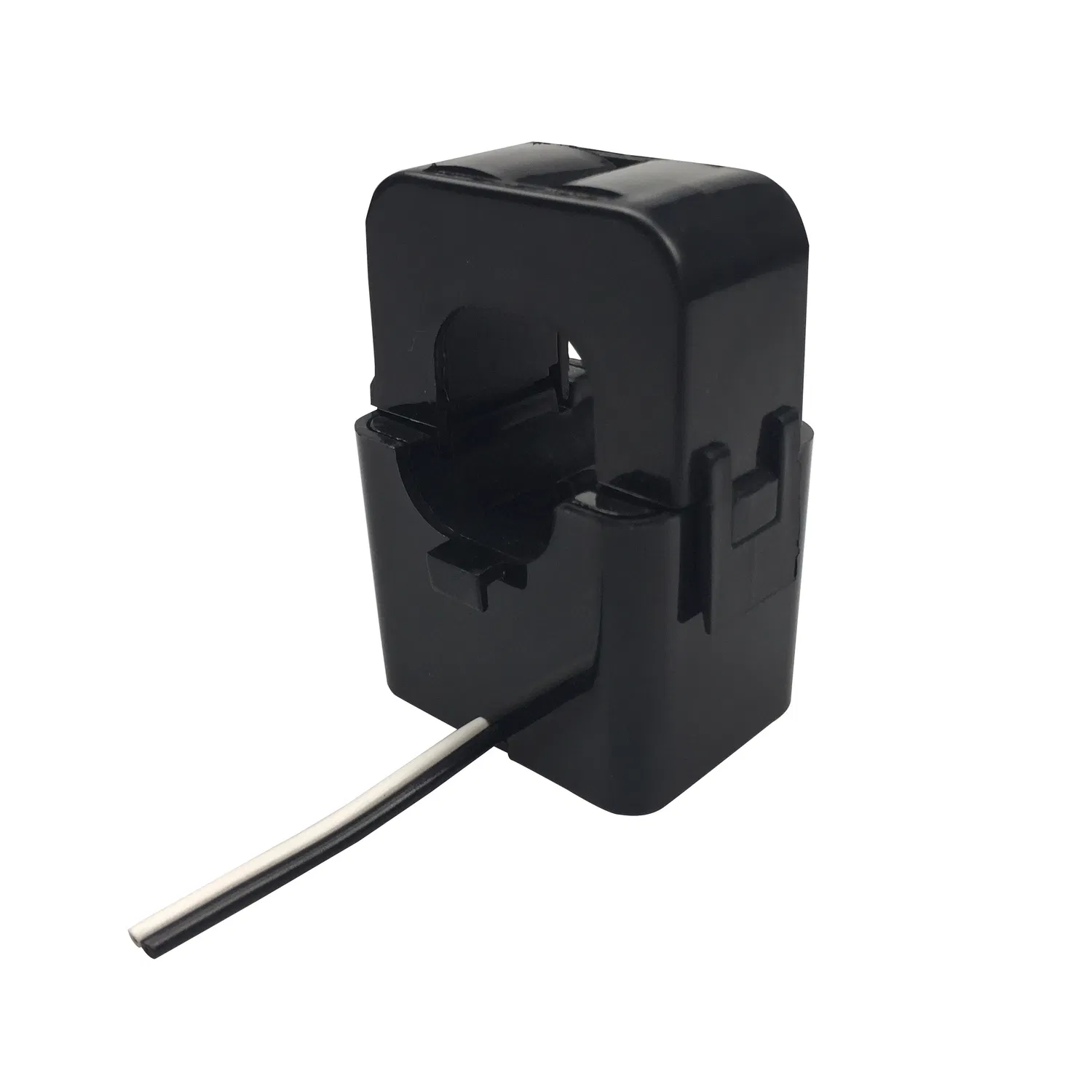

Transformateur de courant à noyau divisé 200A 66.6mA pour système de gestion de l'énergie

Informations de base

Modèle NON.	ECS24200-1
Application	Électronique, Instruments
Taper	Transformateur de courant
Phase	Trois
État de fonctionnement	Intérieur
Usage	Protection, Mesure
Forme d'enroulement	Couche unique et type à enroulement serré
Milieu isolant	Matériaux isolants courants
Installation	Type actif
Principe de transformation de tension	Type électromagnétique
La taille de la fenêtre	24 millimètres
Longueur de câble standard	1 m
Forfait transport	Cartons
spécification	200g
Origine	Chine
Code SH	8504500000
Capacité de production	800000 PC/an

Description du produit

Caractéristiques : ECS24200-1 est un transformateur de courant à noyau divisé. Ce CT peut être monté sur des panneaux existants, tels que des centres de contrôle ou des centres de charge, pour mesurer ou surveiller la puissance. Peut être monté sans retirer les câbles existants pour une installation plus facile. Spécifications : Courant primaire nominal (Amp.) 50/60 Hz : 200 nom (1 ~ 300 A max) Max. Courant (continu) : 400 ATurnn ratio : Np:Ns=1:3000Current Ratio : 200A/66.6mAD.C.Resistance at 20 ºC : 150ΩPrecision @RL≤10Ω : 0.5%Protection Level : 7.5 VO (peak)Phase error at nominal current range : <= 1˚Operation Temperature Range : -40~85ºCStorage Plage de température : -45 ~ 90 °C Tension de tenue diélectrique (Hi-pot) : 2,5 kV/1 mA/1 minTension de résistance à l'impulsion : 5 kV Résistance d'isolation maximale : DC500V/100 MΩ min Certificats : UL reconnu/certifié CE/RoHsGarantie : 5 ansRapport de courant personnalisé disponible :

Modèle	Courant d'entrée	Les sorties
ECS24-100	100A	sorties courant @ 40mA, 50mA, 66.6mA, 100mA, 200mA, 1A, 5Asorties tension @0.25V, 0.333V, 0.5V, 1V, 2V
ECS24-150	150A
ECS24-200	200A
ECS24-250	250A
ECS24-300	300A
