Lzck-55 Clamp Outdoor Transformateur de courant à noyau divisé étanche

Informations de base

Modèle NON.	LZCK-55
Application	Électronique, Instruments
Taper	Transformateur de courant
Phase	Seul
État de fonctionnement	Extérieur
Usage	Protection, Mesure
Forme d'enroulement	Couche unique et type à enroulement serré
Milieu isolant	Matériaux isolants courants
Installation	Type actif
Structure du circuit magnétique	Type à un étage
Principe de transformation de tension	Type électromagnétique
Normes	CEI60044-1 ; CEI 61869-2 ; NTC 2205 ; GB1208-2006 ; un
Classe de précision	0,5 s, 0,5 %, 1 %, 3 %
Gamme de courant nominal primaire	100-1500A
Fréquence nominale	50/60Hz
Gamme de charge nominale	10va
Courant secondaire nominal	5A ou 1A
Ouverture (mm)	55
Poids (kg)	2
Protection contre la pénétration	IP65
Environnement	À l'extérieur ou à l'intérieur
Forfait transport	Boîte en bois standard d'exportation
spécification	180mm*138mm*52mm
Marque déposée	GFUVE
Origine	Pékin, Chine
Capacité de production	10000 pièces/mois

Description du produit

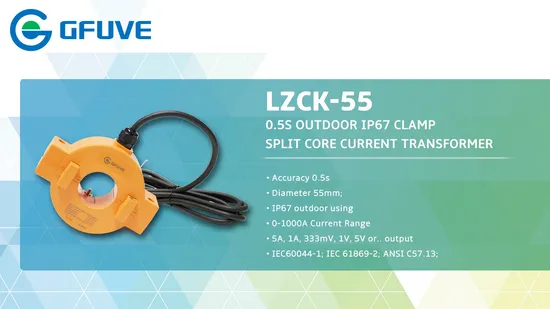

LZCK-55 Clamp Outdoor Transformateur de courant à noyau divisé étanche
Les transformateurs de courant étanches extérieurs de la série LZCK sont applicables au système d'alimentation en courant alternatif 35kV et la mesure du courant de l'équipement d'alimentation en dessous de 10KV peut également être utilisée pour la protection des micro-ordinateurs. Ce type de transformateur de courant utilise de l'acier au silicium importé qui, avec une perméabilité élevée en tant que matériau magnétique, présente les caractéristiques d'une petite perte de circuit magnétique et peut être divisé, son noyau semi-circulaire et ses enroulements secondaires utilisent un vide de résine époxy de haute qualité, coulé dans un boîtier en plastique (ABS ou PC) qui est ignifuge anti-humidité, performance stable, sans entretien.
Paramètres

paramètres techniques
Normes	CEI60044-1 ; CEI 61869-2 ; NTC 2205 ; GB1208-2006 ; ANSI C57.13
Classe de précision	0.5S, 0.5%, 1%, 3%
Gamme de courant nominal primaire	100-1500A

Paramètres techniques - suite
Gamme de charge nominale	≤10VA
Fréquence nominale	50/60Hz
Courant secondaire nominal	5A ou 1A
Courant thermique nominal de courte durée	40kA, 1S
Courant thermique connu nominal	150% I1n
Tension de tenue à fréquence industrielle de l'enroulement secondaire	3kV, 1min
Facteur de sécurité	(FS) <10
Signal de sortie	1A, 5A, 333mV, 1V ou 5V (personnalisé)

Paramètres mécaniques
Ouverture (mm)	F55
Dimensions (L×P×H) (mm)	180×138×52
poids (kg)	2
Conditions de travail
Température de fonctionnement	-35°C à +65°C, moyenne ne dépassant pas +40°C
Température de stockage	-40°C à +70°C
Protécon d'entrée	IP65
Environnement	à l'extérieur ou à l'intérieur
La hauteur au-dessus du niveau de la mer	0- 3000m
Conditions	Pas d'existence de gaz sévèrement encrassés, érosifs et radioacfs dans l'air. Le travail continu sous le courant nominal est autorisé.

Guide de sélection

Modèle	Courant nominal primaire	Charge nominale	Ouverture (mm)	Description (mm)	Lester (kg)	Matériel je	Imperméable
LZCK-55	100-1500A	≤10VA	f55	180×138×52	2	PC	IP65
LMCK185-10	300-3000A	≤25VA	f185	350×283×55	4.5	PC	IP65
LZCK310-10	300-600A	≤10VA	f50	φ50 x φ110 x 32	1	Résine	boîtier en silicone (option)
LZCK322-10	30-600A	≤10VA	f50	φ50 x φ110 x 52	1.6	Résine	boîtier en silicone (option)
LZCK350-10	20-600A	≤25VA	f50	φ50 x φ110 x 105	3.1	Résine	boîtier en silicone (option)
LZCG530-10	30-600A	≤20VA	f45	φ45 x φ120 x 65	5	Résine	boîtier en silicone (option)
